近日，中国西电所属西电电力电子自主研发的10千伏/2兆伏安/750伏固态变压器，在西安市高新区西电智慧园区光储充智慧能源系统中顺利挂网投运，标志着中国西电在大容量固态变压器领域的技术能力进一步得到验证，同时完善了固态变压器在光储充智慧能源系统场景下高效电能变换的技术体系，为光储充的灵活接入提供了新的解决方案。

固态变压器作为“能源互联网智能枢纽”，是支撑数据中心可靠供电、充换电站高效运行、光伏灵活接入以及源网荷储一体化协同的关键装备。该固态变压器采用户外集装箱式一体化布置，具有功率密度高、结构紧凑、空间利用率高等特点。采用输入串联输出并联(ISOP)的拓扑结构，功率模块由H桥和LLC串联谐振变换器组成，技术方案先进。

1高压交流侧

高压侧(10千伏交流)，H桥模块采用级联结构，三相以星型方式连接，实现高压交流输入;

2低压直流侧

低压直流侧通过三相模块并联，构成低压直流母线(750伏直流)，具备稳压精度高、效率高等显著优势;

3整机

整机通过模块化设计，可靠性高、易于维护，可有效降低运维成本，满足高可靠性应用场景的需求。

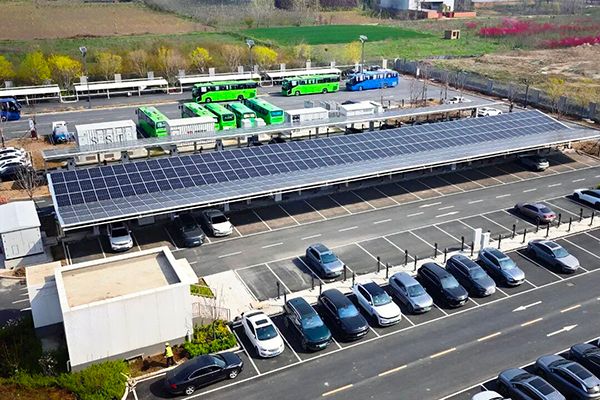

该光储充智慧能源系统以固态变压器为核心，实现中压交流10千伏至直流750伏的直接高效变换，高效灵活接入光伏、储能、充电桩及负荷等单元，构建了“源网荷储”全维度柔性供配电体系，并搭载先进的能源管理系统EMS，实现了绿电最大化消纳、峰谷套利、需量调控及防逆流等策略的有效落地，解决了传统方案能耗高、响应慢的行业痛点。目前系统已进入稳定运行阶段，各项技术指标均达到设计标准，充分验证了固态变压器在光储充场景下的优异性能。

十年磨一剑

中国西电在固态变压器领域

始终坚持连续投入、深耕不辍

积极探索多元化应用场景

多项技术成果均已实现落地应用

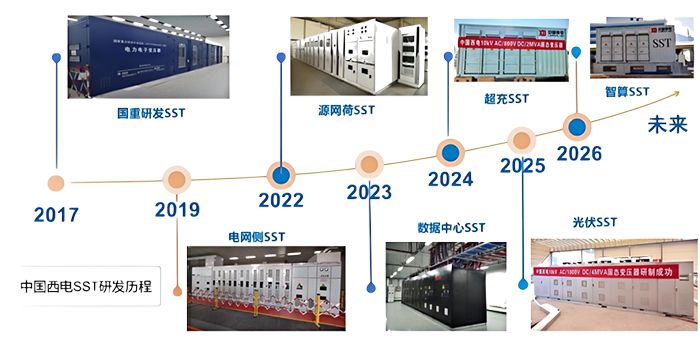

2017

依托国家重点研发计划项目“基于电力电子变压器的交直流混合可再生能源技术研究”，生产制造的10千伏/3兆伏安四端口电力电子变压器，应用于国网江苏省电力公司苏州同里综合能源服务中心，实现了多种电压等级与交直流电源之间的自由变换，解决了分布式电源和多元化负荷电能转换环节多、系统复杂等问题。

2019

依托国家重点研发计划项目“中低压直流配用电系统关键技术及应用”，研制的1兆瓦和2兆瓦电力电子变压器，应用于苏州吴江中低压直流配用电系统工程，该工程是国内外应用场景最丰富、源荷种类最多、技术装备最新的直流配用电系统。

2022

研制了基于IGCT器件的3兆瓦电力电子变压器，应用于乌兰察布新一代“源网荷储一体化”项目，相较于不配置功率路由器情况峰谷套利，系统转化效率提升3%以上，年节省约70万度电。

2023

研制的10千伏/2.4兆伏安数据中心用固态变压器，应用于国家级贵安东数西算数据中心项目，占地面积比常规方案减少50%以上，用铜量减少了60%，符合新型电力系统背景下“铜退硅进”的大势。

2025

研制的10千伏/4兆伏安光伏并网用固态变压器，创新采用高压级联多电平+谐振式拓扑方案，不仅省去了升压变压器环节(消除夜间空载损耗达2-3%)，更大幅减少了交直流重复转换带来的能量损失(约降低系统损耗1.5-2%)，使得整体能量转换效率提升至97.5%以上。

中国西电

将持续以核心技术赋能现代能源体系

以硬核科技力量

推动能源数字化与智能化转型

为“双碳”目标实现贡献关键装备力量
